Базовая антенна КАСКАД UHF-1
Антенн КАСКАД-UHF-1 с круговой диаграммой направленности предназначена для организации радиосвязи в диапазоне 400-500 Мгц. Медные поверхности антенн покрываются радиопрозрачным лаком. Пластиковые корпуса надежно защищают внутренние структуры антенны от внешних атмосферных воздействий и имеют низкие потери в радиочастотном диапазоне. Металлические основания антенн изготовлены из алюминиевых сплавов и имеют надежное гальваническое покрытие.
Все разъёмы на базовых и абонентских антеннах крепятся винтами, что исключает их прокручивание при монтаже фидера.

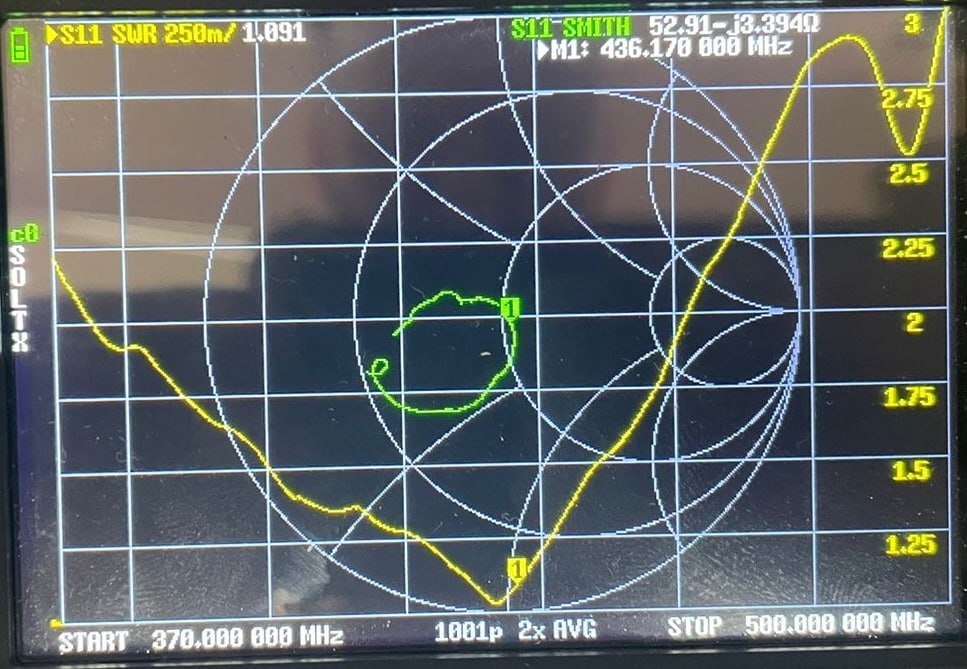

Все антенны выполнены с нижним расположением разъема, что исключает затекание дождевой воды внутрь разъема(TNC-female). Усиление 2.15 Дби. Полоса с КСВ до 1.5 — 40Мгц.
| Диапазон частот, МГц | 400-450 Мгц |
| Коэффициент усиления, дБi | 2.1-2.2 |
| Максимальная мощность, Вт | 200 Вт |
| Диаграмма, градусов (по уровню -3 dB) | 360/65 |
| Электромагнитная совместимость с себе подобными антеннами | Максимально возможная |
| Рабочие температуры, град | -50 + 50 |
| Импеданс, Ом | 50 |
| Высота | 37 см |
Протокол результатов тестирования дальности связи на мощности 10 мВт между антенно Каскад UHF-1 (прием) и антенной Шайба-2 (передача)
