Антенна Зига-14 1080-1380 Мгц

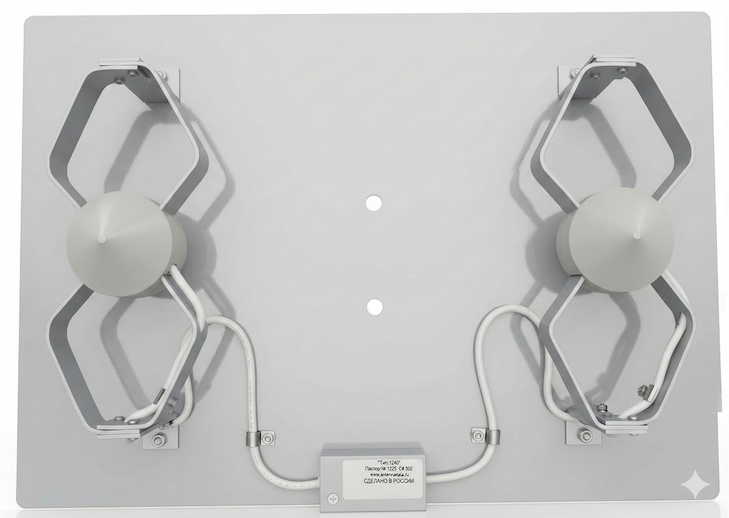

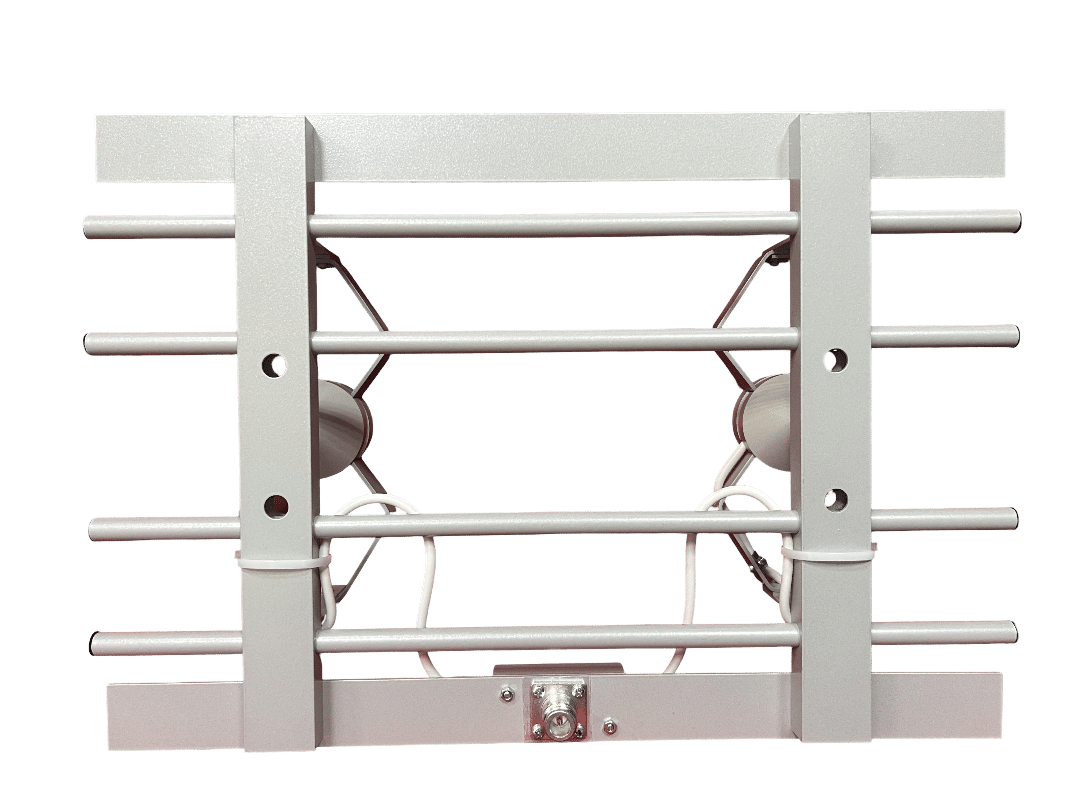

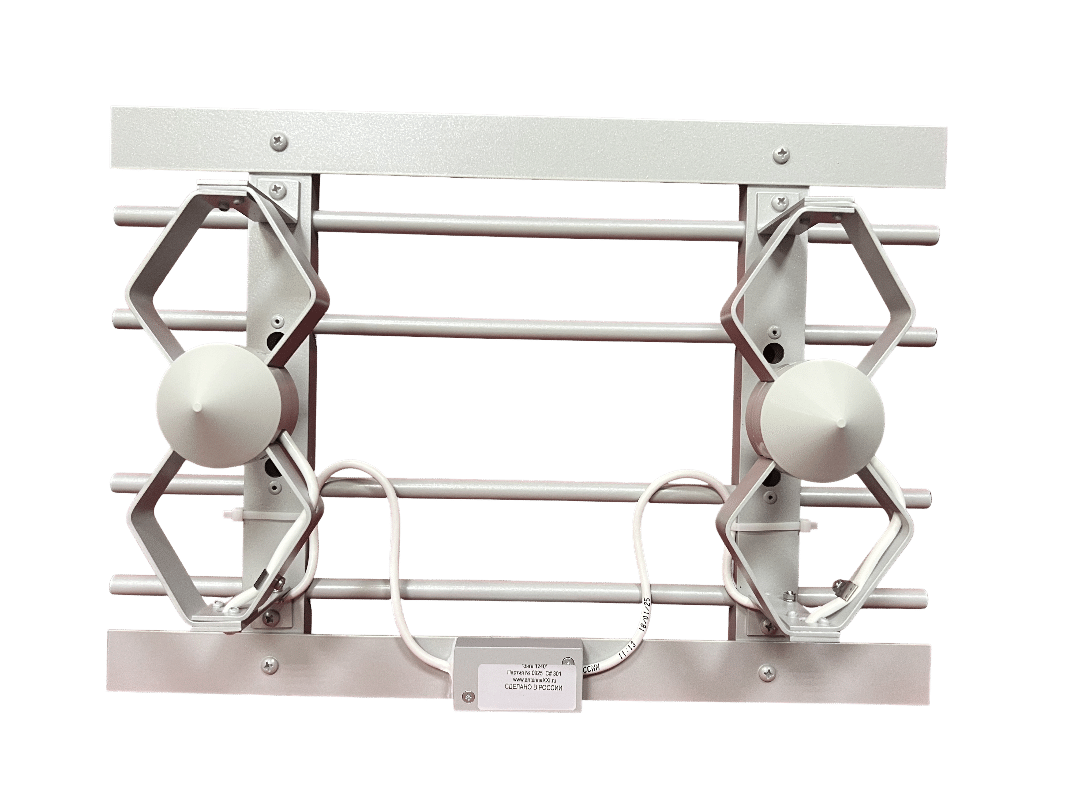

Направленная антенна серии «ЗИГА-14» диапазона 1080-1380 Мгц
Антенна рассчитана на установку в открытом пространстве. Установка антенны внутри помещения снижает эффективность связи.
Факторы, определяющие эффективность работы антенны:
- высота установки антенны (чем выше установлена антенна, тем дальше связь);
- длина кабеля (чем меньше, тем лучше, но не в ущерб высоте подъёма антенны);
- тип кабеля (с возможно меньшими потерями);
- наличие помех;
- наличие мешающих конструкций в ближней зоне антенны
Характеристики
| Электрические характеристики | |
| Тип антенны | Вибраторная с плоским экраном |
| Диапазон частоты | 1080-1380 Мгц |
| Импенданс, Ом | 50 (номинал) |
| Поляризация | Вертикальная или горизонтальная |
| Усиление, дбi (в открытом пространстве) | 14 |
| КСВ в рабочей полосе частот | Не более 1,5 |
| Максимальная подводимая мощность, Вт | 50 |
Угол раскрыва диаграмм направленности В вертикальной (Е) плоскости, ° В горизонтальной (Н) плоскости, ° | 30 50 |
| Электромагнитная совместимость с себе подобными антеннами | Максимально возможная |
| Грозозащита | Естественная (проводники антенны и наружная оболочка фидера замкнуты накоротко по постоянному току) |
| Механические характеристики | ||
| Материал | Токонесущие проводники | Алюминий |
| Обтекатель | Пластик | |
| Цвет | Серыйчерный | |
| Форма | Антенная решетка | |
| Габариты, мм | Ширина | 400 |
| Высота | 280 | |
| Масса в сборе, г не более | 1500 | |
Детали
| Тип разъема | BNC, FAKRA, FME, MCX, Mini UHF, MMCX, N type, SMA, SMB, SMC, TNC, UHF(PL) |
|---|---|
| Бренд | Антенна XXI |
| Тип монтажа | Врезная, магнит, на крышу, на стену, на трубу, потолочные |
| Тип исполнения | Антенна Харченко, Однодиапазонная, Параболическая, Секторная |
| Усиление | Большое 16…30 Дб |
